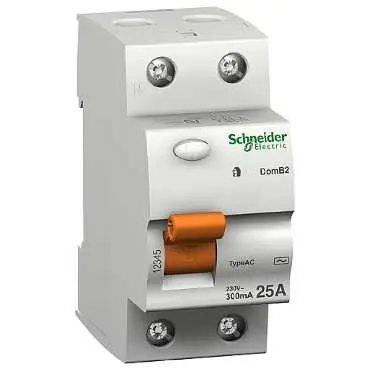

Gambar ELCB. Sumber https://www.se.com/id/id/faqs/FA409990/

1. Pengertian ELCB (Earth Leakage Circuit Breaker)

ELCB (Earth Leakage Circuit Breaker) adalah alat pengaman listrik yang berfungsi memutuskan aliran listrik secara otomatis ketika terjadi kebocoran arus ke tanah pada suatu instalasi.
Kebocoran arus ini bisa terjadi akibat:

• Kabel terkelupas
• Isolasi rusak
• Peralatan listrik bermasalah
• Kelembapan tinggi di sekitar instalasi

Dengan memutuskan arus lebih cepat dari respon manusia terhadap sengatan listrik, ELCB dapat menyelamatkan nyawa dan mencegah kerusakan peralatan.

2. Fungsi dan Kegunaan ELCB

ELCB memiliki fungsi utama:

• 1. Melindungi manusia dari sengatan listrik akibat kebocoran arus.

  2. Mencegah kebakaran yang disebabkan oleh arus bocor ke tanah.

  3. Melindungi peralatan listrik dari kerusakan akibat gangguan isolasi.

  4. Meningkatkan keselamatan instalasi sesuai standar kelistrikan modern.

  Kegunaan ELCB meliputi:

  • Rumah tinggal

  • Gedung perkantoran

  • Industri

  • Rumah sakit dan laboratorium

  • Area outdoor seperti taman atau kolam renang

3. Prinsip Kerja ELCB

ELCB bekerja berdasarkan pendeteksian kebocoran arus ke tanah.

• Terdapat dua mekanisme utama:

  1. Voltage Earth Leakage Circuit Breaker (Voltage ELCB)

     • Mengukur perbedaan tegangan antara bagian logam yang terhubung ke tanah dengan tanah itu sendiri.

     • Jika melebihi batas aman, ELCB memutus aliran listrik.

  2. Current Earth Leakage Circuit Breaker (Current ELCB) atau dikenal sebagai RCCB / RCD

     • Mengukur perbedaan arus antara kabel fasa dan netral.

     • Jika ada arus yang “hilang” ke tanah (misalnya lewat tubuh manusia), ELCB akan memutus aliran listrik.

  ⏱ Kecepatan Reaksi: ELCB memutus arus dalam waktu kurang dari 0,1 detik, sehingga risiko cedera berat berkurang drastis.

4. Jenis-Jenis ELCB

Secara umum, ELCB dibagi menjadi dua:

• 1. Voltage ELCB (sudah jarang digunakan)

     • Bekerja mendeteksi tegangan antara body peralatan dan tanah.

     • Rentan terhadap gangguan karena memerlukan koneksi grounding yang baik.

  2. Current ELCB / RCCB (Residual Current Circuit Breaker)

     • Bekerja mendeteksi perbedaan arus antara fasa dan netral.

     • Lebih sensitif dan lebih banyak digunakan di instalasi modern.

  Selain itu, ELCB juga dibedakan berdasarkan:

  • Sensitivitas kebocoran arus: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA.

  • Jumlah kutub: 2P (1 fasa + netral) atau 4P (3 fasa + netral).

  • Tipe arus bocor yang dideteksi: Tipe AC, Tipe A, Tipe B.

5. Implementasi ELCB dalam Instalasi Listrik

ELCB biasanya dipasang di panel distribusi, baik pada jalur utama maupun per sirkuit tertentu, misalnya:

• • Rumah Tinggal: ELCB 2P 30 mA untuk proteksi seluruh rumah.

  • Gedung Perkantoran: ELCB 4P 30 mA pada panel sub-distribusi.

  • Industri: ELCB 300 mA pada jalur mesin besar untuk pencegahan kebakaran.

  • Area Basah: ELCB dengan sensitivitas 10 mA untuk kolam renang atau dapur.

  Posisi ELCB → Dipasang setelah MCB utama, sebelum membagi arus ke MCB-MCB cabang.

6. Cara Memilih ELCB yang Tepat

Saat memilih ELCB, perhatikan:

• 1. Sensitivitas (mA)

     • 10 mA: Area sangat sensitif (kolam, laboratorium).

     • 30 mA: Proteksi manusia (standar rumah tinggal).

     • 100–300 mA: Proteksi kebakaran pada instalasi besar.

  2. Jumlah Kutub (Pole)

     • 2P untuk sistem 1 fasa.

     • 4P untuk sistem 3 fasa.

  3. Tipe Deteksi

     • Tipe AC → Arus bocor bolak-balik.

     • Tipe A → Arus bocor bolak-balik & DC pulsating.

     • Tipe B → Semua jenis arus bocor termasuk DC murni.

  4. Rating Arus (In) → Sesuaikan dengan beban (misal 25A, 40A, 63A).

  5. Merek dan Standar → Pastikan sesuai IEC 61008 atau IEC 61009.

7. Perawatan dan Troubleshooting ELCB

• Tes Berkala → Tekan tombol “TEST” minimal 1x sebulan untuk memastikan mekanisme trip bekerja.

• Pemeriksaan Visual → Pastikan tidak ada retak atau tanda terbakar.

• Koneksi Kabel → Kencangkan terminal secara berkala.

• Lingkungan → Jaga dari kelembapan berlebih dan debu.

  Troubleshooting ELCB

  Masalah	Penyebab	Solusi
  ELCB sering trip	Kebocoran arus nyata, peralatan rusak, atau kabel lembap	Periksa peralatan satu per satu, ganti yang bermasalah
  ELCB tidak mau ON	Gangguan arus bocor masih ada atau mekanisme rusak	Periksa beban, uji tanpa beban, ganti ELCB jika perlu
  ELCB trip saat hujan	Kelembapan tinggi menyebabkan kebocoran arus pada instalasi luar	Periksa isolasi kabel dan pelindung luar
  Tombol TEST tidak berfungsi	Mekanisme internal macet atau rusak	Ganti ELCB dengan yang baru

8. Kesimpulan

ELCB adalah komponen vital dalam sistem instalasi listrik modern yang berfungsi sebagai pelindung manusia dan instalasi dari bahaya kebocoran arus listrik. Dengan teknologi yang mampu mendeteksi arus bocor sekecil miliampere dan memutus arus dalam hitungan milidetik, ELCB menjadi standar keselamatan di rumah, gedung, maupun industri.

Memilih ELCB yang tepat, melakukan perawatan rutin, dan memahami prinsip kerjanya adalah langkah penting untuk menjaga keamanan listrik di lingkungan Anda.
