MCB: Pengaman Listrik yang Wajib Anda Ketahui

admin 04 Februari 2025

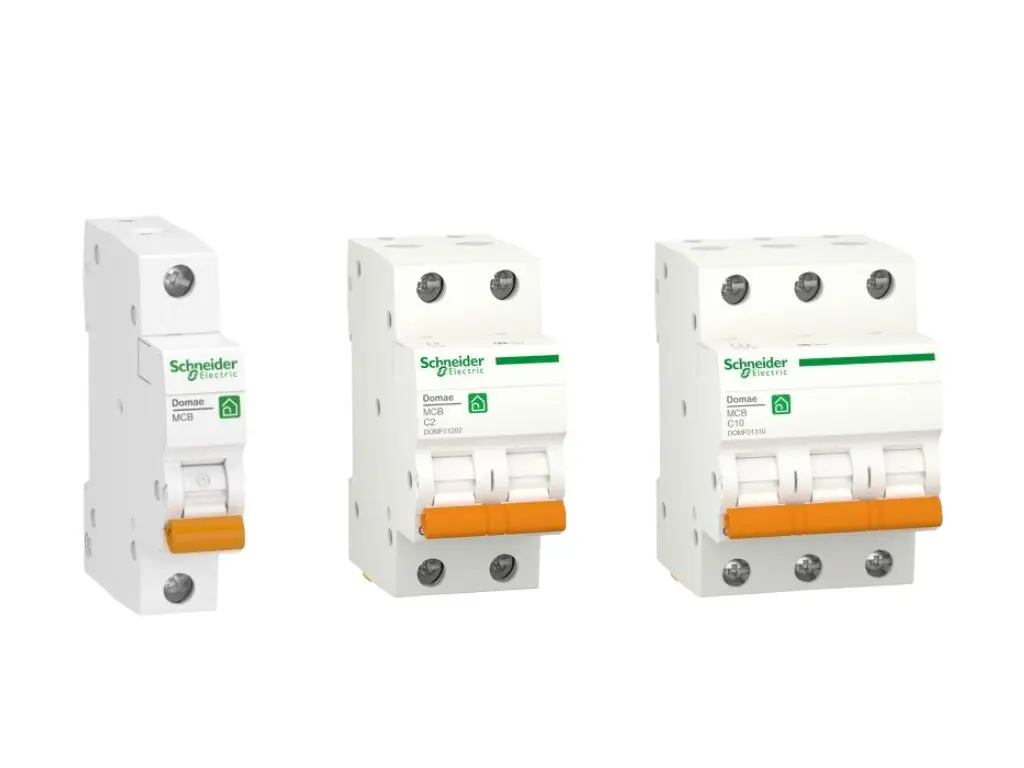

1. Pengertian MCB (Miniature Circuit Breaker)

Miniature Circuit Breaker (MCB) adalah perangkat proteksi listrik yang berfungsi memutuskan aliran arus listrik secara otomatis jika terjadi arus lebih (overcurrent) atau hubungan singkat (short circuit) pada suatu rangkaian.
MCB dirancang untuk penggunaan di instalasi listrik rumah, gedung, dan industri skala kecil–menengah.

2. Fungsi dan Kegunaan MCB

Proteksi Arus Lebih (Overload Protection) → Mencegah kerusakan kabel atau peralatan akibat arus melebihi kapasitas.
Proteksi Hubung Singkat (Short Circuit Protection) → Memutus arus secara cepat saat terjadi korsleting.
Pengendalian Sirkuit (Switching) → Dapat digunakan sebagai saklar manual untuk memutus dan menghubungkan aliran listrik.

3. Prinsip Kerja MCB

MCB bekerja dengan dua mekanisme utama:

Mekanisme Termal (Bimetal Strip)
- Terjadi saat arus berlebih (overload) dalam waktu tertentu.
- Bimetal memuai akibat panas, lalu memutus kontak MCB.
Mekanisme Elektromagnetik (Solenoid)
- Terjadi saat hubungan singkat (short circuit) dengan arus sangat besar.
- Medan magnet pada solenoid menarik tuas pemutus, sehingga arus terputus seketika.

4. Jenis-Jenis MCB Berdasarkan Karakteristik Trip

MCB Tipe B → Trip pada arus 3–5 kali arus nominal (In), cocok untuk beban ringan seperti penerangan dan peralatan rumah tangga.
MCB Tipe C → Trip pada arus 5–10 kali In, cocok untuk beban induktif seperti motor dan pompa.
MCB Tipe D → Trip pada arus 10–20 kali In, cocok untuk beban sangat induktif seperti mesin las atau motor besar.

5. Implementasi MCB dalam Instalasi Listrik

6. Cara Memilih MCB yang Tepat

Saat memilih MCB, perhatikan:

Rating Arus Nominal (In) → Misalnya 6A, 10A, 16A, 20A, 32A, dll.
Breaking Capacity (Icu) → Kemampuan memutus arus hubung singkat (misal 6 kA, 10 kA).
Jumlah Kutub (Pole)
- 1P → 1 fasa.
- 2P → 1 fasa + netral.
- 3P → 3 fasa.
- 4P → 3 fasa + netral.
Jenis Trip (B, C, atau D) sesuai beban.

7. Perawatan dan Troubleshooting MCB

1. Perawatan MCB

Perawatan yang tepat akan memperpanjang umur MCB dan memastikan fungsi proteksi berjalan optimal.

a. Pemeriksaan Rutin

Cek Visual → Pastikan tidak ada retakan pada casing, perubahan warna (terbakar), atau tanda-tanda meleleh.
Periksa Tuas (Handle) → Pastikan bergerak dengan lancar tanpa macet.
Periksa Terminal Kabel → Pastikan koneksi kabel kencang, tidak longgar atau berkarat.
Cek Indikator Trip → Beberapa MCB memiliki indikator yang menunjukkan status trip.

b. Pembersihan

Matikan panel listrik sebelum membersihkan.
Gunakan kuas halus atau blower udara untuk menghilangkan debu.
Hindari penggunaan cairan pembersih yang bersifat konduktif.

c. Pengujian Fungsional

Trip Test → Beberapa MCB memiliki tombol “Test” untuk simulasi gangguan.
Simulasi Beban Berlebih → Gunakan alat ukur untuk memastikan MCB trip sesuai arus nominal.

d. Penggantian

Jika MCB mengalami kerusakan mekanis, tercium bau gosong, atau trip tanpa beban secara terus-menerus, segera ganti dengan yang baru.

2. Troubleshooting MCB

MCB yang sering trip atau tidak berfungsi dapat disebabkan oleh berbagai faktor. Berikut panduan diagnosisnya:

Masalah	Kemungkinan Penyebab	Solusi
MCB sering trip saat beban menyala	Beban melebihi rating arus MCB	Gunakan MCB dengan rating yang sesuai atau kurangi beban
MCB trip seketika setelah dinyalakan	Terjadi short circuit pada kabel atau peralatan	Periksa kabel, stopkontak, dan peralatan, perbaiki atau ganti yang rusak
MCB tidak bisa ON kembali	Mekanisme internal rusak atau kontak terbakar	Ganti MCB dengan yang baru
MCB terasa panas	Koneksi kabel longgar atau beban mendekati batas maksimum	Kencangkan terminal, pastikan beban tidak berlebih
MCB trip tanpa beban	Kelembapan tinggi, kerusakan internal, atau kebocoran arus	Periksa kelembapan panel, ganti MCB jika diperlukan
MCB ON tapi tidak ada aliran listrik	Kontak internal putus atau salah pemasangan kabel	Periksa jalur kabel dan pastikan koneksi benar
